في كليات الهندسة المعمارية في جامعات الإمارات، أصبحت الطباعة الثلاثية الأبعاد عنصرًا أساسيًا في عرض المشاريع وتقييمها. لم يعد المجسم وسيلة كمالية فقط، بل أصبح أحد المعايير الرئيسية في تقييم فكرة المشروع وترجمة التصور الرسومي إلى واقع ملموس. فالمشروع الذي يتم تقديمه كمجسم ثلاثي الأبعاد، غالبًا ما يلفت الانتباه، ويترك انطباعًا مهنيًا أقوى لدى الأساتذة ولجان التحكيم.
ومع التطور السريع في تقنيات التصنيع الرقمي، لم تعد الطباعة الثلاثية الأبعاد حكرًا على المكاتب الكبيرة أو الشركات الهندسية. بل أصبحت متاحة اليوم لكل طالب يرغب في إبراز مشروعه المعماري بأعلى دقة، دون عناء القصّ اليدوي أو الاعتماد على نماذج كرتونية بدائية.
ولكن…
ورغم توفر مكاتب طباعة وخدمات متنوعة في الشارقة ودبي وأبوظبي وبقية إمارات الدولة، يواجه العديد من الطلاب تحديات فنية وتقنية تؤدي إلى فشل الطباعة أو سوء نتيجة المجسم أو أحيانًا إلى إعادة طباعة كاملة قد تؤخر التسليم أو تؤثر على تقييم المشروع. هذه المشاكل ليست نتيجة ضعف الفكرة التصميمية، بل غالبًا ما تكون بسبب أخطاء في إعداد الملفات، أو ضعف في التنسيق مع المكتب المنفذ.
هنا يأتي دور المكتب المتخصص الذي يفهم التصميم المعماري ويعمل بأدوات هندسية وخبرة فنية دقيقة، ويُقدّم تجربة متكاملة وليس مجرد طباعة.
في هذه المقالة، التي تقدمها لكم شركة 3D Arch Graphic – المكتب المعماري المتخصص في الطباعة ثلاثية الأبعاد للمشاريع المعمارية في الإمارات – نستعرض معك أهم 5 أخطاء يقع فيها طلاب العمارة عند تجهيز ملفات الطباعة، وكيف يمكن تفاديها، مع تقديم دليل شامل يُساعدك في تحويل مشروعك من شاشة الحاسوب إلى مجسم ملموس بدقة واحترافية، يعكس جهدك المعماري ومستواك الأكاديمي.

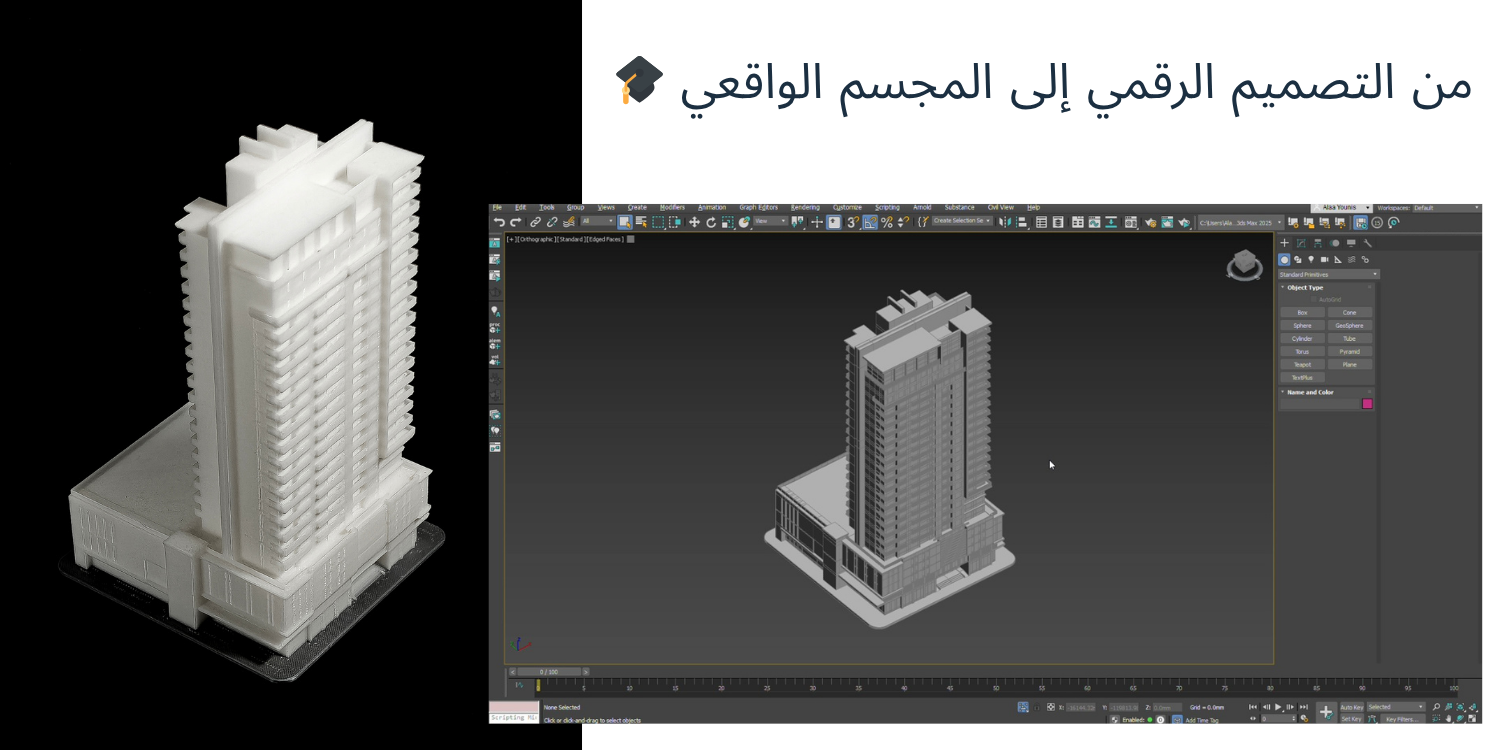

من التصميم الرقمي إلى المجسم الواقعي: لماذا تُعد الطباعة ثلاثية الأبعاد خطوة حاسمة في مشروعك؟
في بيئة التعليم المعماري، تعتمد الكثير من مراحل التقييم على مدى قدرة الطالب على إيصال فكرته. ورغم أن المخططات ثنائية الأبعاد واللوحات التصميمية ضرورية، فإن المجسم الثلاثي الأبعاد يُضيف بعدًا واقعيًا يجعل الفكرة مفهومة بصريًا بشكل مباشر. لجنة التحكيم لا تحتاج إلى تخيّل الكتل والفراغات، بل تراها أمامها بشكل ملموس.
الطباعة ثلاثية الأبعاد تسمح لك بإخراج مشروعك بدقة عالية، مهما كان تعقيده، وتمنحك فرصة تقديم نموذج متماسك ومتوازن من الناحية الجمالية والوظيفية. كما أنها تساعد في شرح التدرجات، العلاقات البصرية، التكوينات، وحتى فكرة المقياس.
لكن حتى تصل إلى هذه النتيجة، تحتاج إلى أكثر من مجرد طابعة – تحتاج إلى فريق هندسي معماري يُدرك طبيعة المشروع، ويعرف كيف يجهزه للطباعة وفق معايير التصميم.
الأخطاء الخمسة الكبرى في تصدير ملفات الطباعة المعمارية
الخطأ الأول: المجسم غير مغلق هندسيًا (Non-Manifold Geometry)
واحد من أكثر الأخطاء التقنية شيوعًا، وغالبًا ما يقع فيه الطلاب دون معرفة. في ملفات التصميم الثلاثي الأبعاد، يجب أن يكون المجسم عبارة عن كتلة مغلقة تمامًا. أي أن كل سطح يجب أن يكون مرتبطًا بأسطح أخرى لتكوين جسم صلب. إذا كان هناك ثقوب، أو أسطح طائرة، أو حواف غير مكتملة – فلن تفهم الطابعة النموذج بشكل صحيح.
هذا النوع من الأخطاء لا يظهر بوضوح أثناء التصميم، لكنه يظهر في مرحلة التقطيع (Slicing) قبل الطباعة، وقد يؤدي إلى توقف العملية بالكامل.

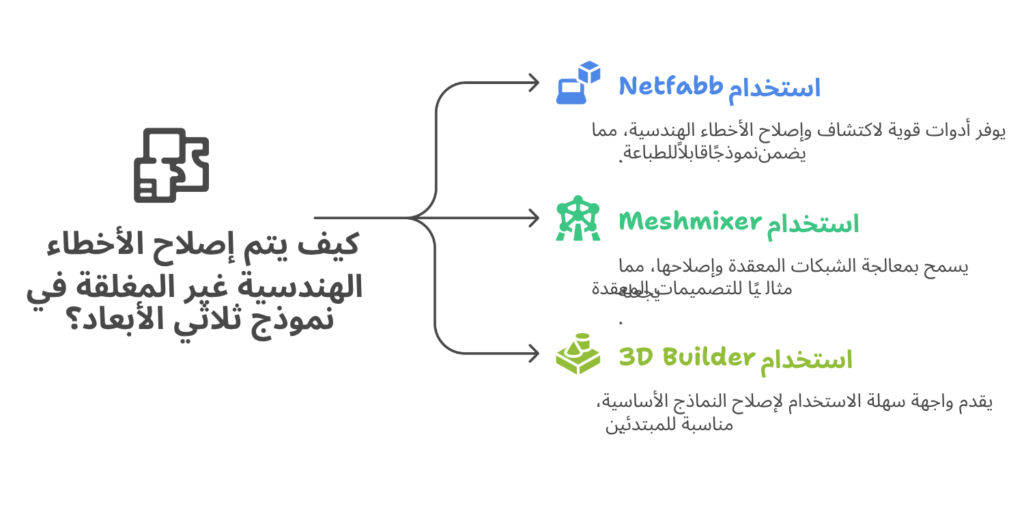

كيف نُعالجه؟
- نستخدم برامج متخصصة مثل Netfabb، Meshmixer، و3D Builder لاكتشاف الثغرات الهندسية.
- نقوم بإصلاح الأجزاء المفقودة أو المغلقة بشكل خاطئ.
- نعيد تصدير النموذج ككتلة واحدة نظيفة قابلة للطباعة.
الخطأ الثاني: وجود تفاصيل داخلية لا تظهر في النموذج المطبوع
في بعض الأحيان، يترك الطالب في تصميمه مكونات داخلية مثل الجدران، السلالم، أو الأثاث. ورغم أنها غير مرئية في المجسم النهائي، إلا أنها تُطبع فعليًا، مما يؤدي إلى استهلاك غير ضروري للخامة، وزيادة في الوزن والوقت، بل وقد تؤثر على استقرار المجسم.
كيف نُعالجه؟
- نفصل التصميم الداخلي عن الخارجي ونُبقي على المكونات التي تخدم العرض فقط.
- نُبسّط النموذج بما يناسب فكرة العرض الأكاديمي.
- نُزيل التداخلات غير المرغوب بها داخل النموذج.
الخطأ الثالث: سماكات الجدران والعناصر أقل من الحد المقبول للطباعة
بعض الطلاب يصممون عناصر بسمك 0.3 مم أو 0.5 مم، وهذا قد يكون جيدًا في البرنامج، لكنه غير قابل للطباعة فعليًا. معظم الطابعات تحتاج إلى سماكة دنيا لا تقل عن 1 مم لتتمكن من بناء الطبقات بشكل متين.

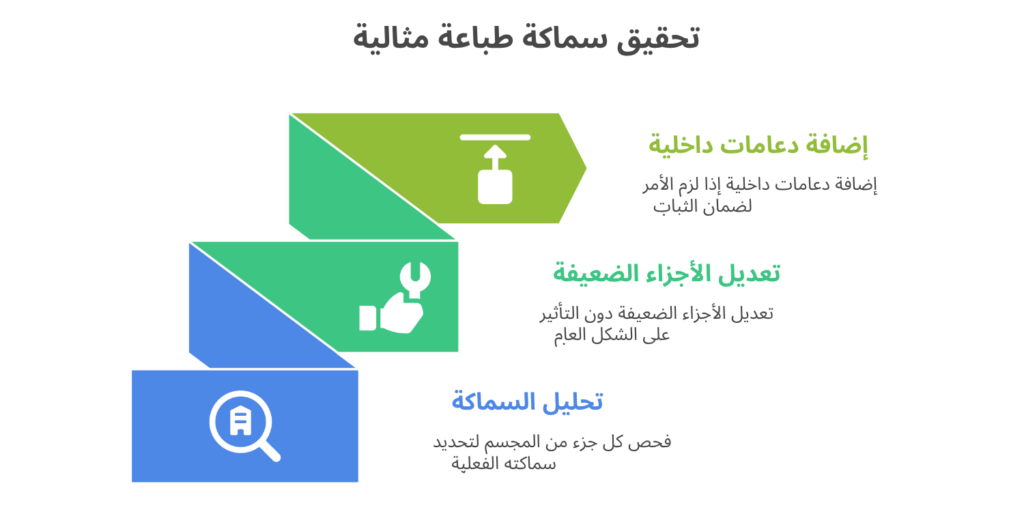

كيف نُعالجه؟
- نُحلل كل جزء من المجسم لتحديد سماكته الفعلية.
- نُعدّل الأجزاء الضعيفة دون التأثير على الشكل العام.
- نُضيف دعامات داخلية إذا استدعى الأمر لضمان الثبات.
الخطأ الرابع: وحدة قياس خاطئة
تخيل أن تصمم مشروعك بالسنتيمتر، ثم تصدّره كأنه بالملليمتر – النتيجة: نموذج حجمه عشرة أضعاف أو عشر الحجم المطلوب. هذا الخطأ قد يؤدي إلى تعطيل كامل للطباعة أو خروج النموذج بحجم غير منطقي.
كيف نُعالجه؟
- نُراجع إعدادات وحدة القياس قبل تصدير الملف.
- نُطابق المقياس مع الطابعة المستخدمة.
- نُجري اختبارًا على جزء صغير من المشروع للتأكد قبل الطباعة النهائية.
الخطأ الخامس: تفاصيل معمارية مفرطة تؤدي إلى ملفات ضخمة
كثرة التفاصيل مثل الزخارف، المشربيات، الأقواس المزخرفة أو الكسوة المعقدة قد تجعل الملف ثقيلًا جدًا، ويصعب على برامج التقطيع معالجته. كما أن بعضها قد لا يظهر في الطباعة أصلًا إذا كان صغيرًا جدًا.
كيف نُعالجه؟
- نُبسط التفاصيل الدقيقة بدون التأثير على التصميم العام.
- نُقلل عدد المضلعّات (Polygons) في الأسطح المنحنية.
- نُحافظ على العناصر البصرية الرئيسية فقط.
مقارنة المواد المستخدمة في طباعة المشاريع المعمارية
عند اختيار مادة الطباعة ثلاثية الأبعاد، فإن نوع المادة يُحدّد الملمس، اللون، المتانة، والدقة النهائية. في 3D Arch Graphic نُوفّر مجموعة من المواد التي تُناسب الطباعة المعمارية خصيصًا، ومنها:
1. PLA (اللون الأبيض المعماري)
- ✅ المادة الأكثر استخدامًا في المشاريع الجامعية.
- ✅ سهلة الطباعة، تكلفة معقولة، تعطي ملمس نظيف احترافي.
- ✅ مناسبة لمشاريع المساكن، الفلل، أو المخططات العامة.
2. Resin
- ✅ دقة عالية جدًا، تظهر أدق التفاصيل.
- ✅ تُستخدم في المشاريع التفصيلية أو نماذج الواجهات المعمارية الدقيقة.
- ✅ يُفضّل استخدامها عند الحاجة لعرض النموذج بشكل فاخر أمام لجنة التقييم.
3. ABS أو PETG
- ✅ مواد قوية ومتينة، تُستخدم غالبًا في مشاريع خارجية أو لنماذج تحتاج لثبات ميكانيكي.
- ✅ مقاومة للحرارة والتآكل.
نقوم باختيار المادة المناسبة لكل مشروع بناءً على حجمه، المقياس المطلوب، والغرض من المجسم (عرض تقديمي، دراسة فراغية، تحليل حركة… إلخ).

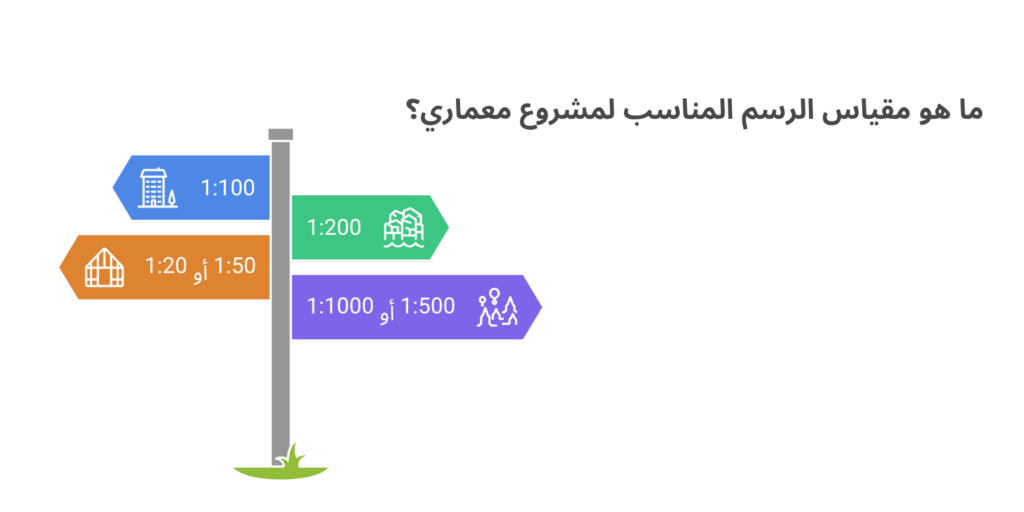

📐 كيف نُساعدك على اختيار المقياس المناسب؟
المقياس هو العامل الحاسم الذي يحدد وضوح التفاصيل وحجم المجسم الناتج. في المشاريع المعمارية، المقياس ليس مجرد رقم، بل وسيلة لعرض الفكرة بطريقة مفهومة وفعّالة.
أشهر المقاييس التي نستخدمها:
- 1:100 → مناسب لمبانٍ سكنية متوسطة الحجم.
- 1:200 → يُستخدم لعرض تخطيطات عمرانية أو مشاريع كبرى.
- 1:50 أو 1:20 → للمقاطع المعمارية أو تفاصيل العناصر.
- 1:500 أو 1:1000 → للنماذج التخطيطية والمجسمات العامة للمدن أو الأحياء.
نقوم بتحليل أبعاد المشروع، وحجم الطابعة المتاحة، وأهداف العرض النهائي لنُحدد المقياس الأنسب دون الحاجة لتجربة وخطأ.
📸 أمثلة من مشاريع طلابية قمنا بطباعتها
في 3D Arch Graphic، نفخر أننا كنا جزءًا من إنجازات طلاب في كبرى جامعات الإمارات، وقد قمنا بطباعة عشرات المشاريع لمراحل مختلفة (مشاريع تخرج، دراسات تصميم، عروض تحكيم… إلخ).
من المشاريع التي نُفذت معنا:
- مجسم فيلا على شكل L-Shape باستخدام PLA الأبيض بمقياس 1:100
- تصميم لمركز ثقافي حضري بمقياس 1:200 مع تفاصيل كتلية دقيقة
- نموذج مقطعي لتفصيل معماري داخلي باستخدام الراتنج Resin لإظهار التشطيبات بدقة
كل مشروع كان يُجهز بعد مراجعة دقيقة للملف، وضبط المقياس، والتأكد من أن الطباعة ستُنتج المجسم كما هو متوقع.
❓ الأسئلة الشائعة (FAQ)
كم يستغرق تجهيز وطباعة المشروع؟
يتراوح وقت تجهيز المشروع بين يوم إلى ثلاثة أيام عمل حسب حجم المجسم وتعقيده.
هل يمكن استلام المشروع من خارج الشارقة؟
نعم، نُرتب توصيلًا موثوقًا إلى كافة الإمارات بأسعار مناسبة.
هل تساعدون في تعديل الملف إذا كان غير جاهز للطباعة؟
بالتأكيد. فريقنا المعماري يُراجع كل ملف ويقترح التعديلات اللازمة، مع إمكانية تنفيذها مباشرة.
ما هي الصيغة الأفضل لإرسال الملف؟
نُفضل صيغة STL أو OBJ، مع تحديد الأبعاد والمقياس بشكل واضح.
🧠 نصائح ذهبية قبل تسليم ملفك للطباعة:
- احفظ نسخة من مشروعك تكون مخصصة للطباعة فقط.
- نظّف الملف من التفاصيل الداخلية غير المرئية.
- تأكد من توحيد وحدة القياس (يفضل mm).
- راجع السماكات وأبسط الزخارف إذا كانت مفرطة.
- لا تتردد في طلب مراجعة قبل الطباعة – نحن نُساعدك حتى لو لم تطبع فورًا.
- إذا كنت غير متأكد من المقياس، أرسل أبعاد المشروع وسنقوم بالحساب نيابة عنك.
✉️ الختام: لماذا نحن خيارك الأول كمكتب طباعة لطلاب العمارة؟
في عالم مليء بالمكاتب التي تقدم طباعة ثلاثية الأبعاد، نحن لا نُقدّم طباعة فقط، بل نُقدّم تجربة متكاملة يقودها فريق معماري متخصص.
نحن نفهم أن مشروعك ليس مجرد مجسم – بل هو ثمرة مجهود، ورؤية، وأمل في المستقبل. ولهذا نُعامله وكأنه مشروعنا نحن.
نحن لا نطبع الملف كما هو فقط، بل نُساعدك على تحسينه، نُبسطه عند الحاجة، ونُهيّئه ليكون وسيلتك الأقوى في عرض فكرتك أمام لجان التقييم.
🎯 نلتزم بالدقة، بالوقت، وبجودة مضمونة.
📞 تواصل معنا اليوم، وسنكون معك خطوة بخطوة.
معًا، نجعل مشروعك المعماري ينبض بالحياة.
